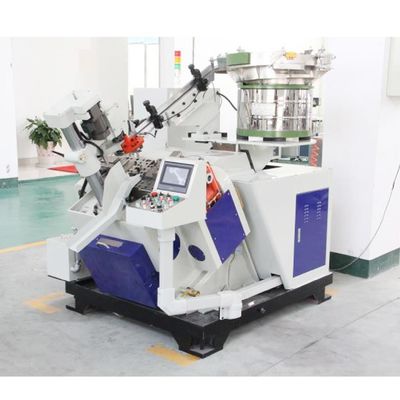

เครื่องทำสกรูเจาะตนเองสำหรับการขึ้นรูปจุดเจาะ สกรูเจาะตนเอง
บทนำ
1. ออกแบบมาสำหรับการผลิตสกรูเจาะตัวเองแบบทั่วไปและสกรูเจาะตัวเองแบบยาว
2. การออกแบบพื้นผิวโค้งมนของลูกเบี้ยวส่งกำลังช่วยยืดเวลาการกดสกรูและลดเวลารอบเดินเบาลง โดยไม่กระทบต่อวงจรการทำงานปกติระหว่างการประมวลผล จึงได้เอฟเฟกต์การเคลื่อนไหวที่ยอดเยี่ยมและยืดอายุการใช้งานของดาย/แม่พิมพ์สกรู
| แบบอย่าง | หน่วย | เอสดีเอส-5(เอส) | เอสดีเอส-6(เอส) | SDS-8(S) |
| เส้นผ่านศูนย์กลางว่างเปล่า | มม | 2.8-4.9 | 2.8-8 | 2.8-8 |
| ความยาวของสกรู | มม | 10-125 | 10-200 | 50-300 |
| ความจุที่ออกแบบ |
ชิ้น/ นาที |
100-500 | 100-500 | 100-500 |
| มอเตอร์หลัก | กิโลวัตต์ | 5.5 | 7.5 | 7.5 |
| อินเวอร์เตอร์ | กิโลวัตต์ | 7.5 | 11 | 11 |
| วิธีขับรถ | MAC โซลินอยด์วาล์ว+เบรกลม | |||

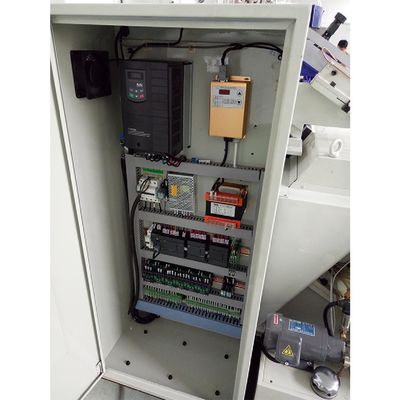

| Auto-action & ตรวจจับคอนโทรลเลอร์ | PLC และหน้าจอสัมผัสข้อผิดพลาดของอินเทอร์เฟซสำหรับมนุษย์ | |||
| ขนาดโดยรวม (ยาว x กว้าง x สูง) | มม | 1900*1400*1600 | 1900*1500*1900 | 1900*1500*2000 |
| น้ำหนัก(ประมาณ.) | กิโลกรัม | 2300 | 2800 | 2900 |
| แบบอย่าง | หน่วย | SDS-5 | SDS-6 | SDS-8 |
| ว่างเปล่า Dia./ ความยาว | มม | 2.8-5.2 | 2.8-6.0 | 2.8-7.0 |
| ความยาวของสกรู | มม | 9.5-125 | 9.5-150 | 10-200 |
| ความจุที่ออกแบบ | ชิ้น/นาที | 120-450 | 120-520 | 45-250 |
| ควบคุม | PLC/LED | |||
| ขนาด (ยาว x กว้าง x สูง) | มม | 1900*1400*1600 | 1900*1500*1800 | 1850*1950*1850 |
|
น้ำหนัก (ประมาณ.) |
กิโลกรัม | 2200 | 2500 | 3500 |
